课程简介：
    几何尺寸公差的英文全称是“Geometric Dimensioning and Tolerancing”，国内可以理解为“形位公差”。本课程包含尺寸公差，主要的4大基本原则，14个几何公差，公差带，常用的14个修饰符号，以及基准系六个部分的内容。


    本课程从GD&T的原理出发，用鸟笼模型重点讲解尺寸公差和几何公差的基本逻辑，讲解公差带的六大要素。本课程根据客户的需求，从设计和功能实现（如装配）的角度出发去理解基准的定义，几何公差的概念和具体应用，如何体现功能上对零件的具体要求, 从而实现设计和功能的匹配。

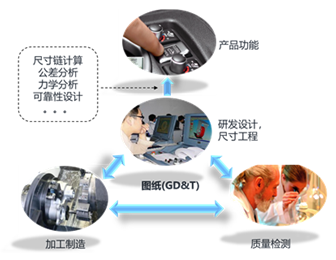

    同时本课程也会站在测量和制造的角度，去深度理解和应用GD&T， 比如尺寸公差和几何公差是如何被评价的，具体的评价原理是什么，制造工艺上如何保证零件满足图纸的要求等。最终实现，功能，设计，制造和测量的无缝衔接。

     本课程的实用性很强，所以将有大量的实际案例及练习穿插在整个三天的培训中，这些案例将引导学员剖析GD&T在设计、装配、检测的具体应用，让学员深刻了解GD&T的概念和背后的逻辑，即“满足功能的情况下，放宽公差”。
本课程内容根据客户的需求，基于最新的ISO标准, ASME标准，或者国标，比如ISO1101:2017, ASMEY14.5-2018, GB/T 1182-2018等标准重点讲解。

课程目标：
   ◇ 正确解读GD&T的符号、术语、规则及对应的应用场合；
   ◇ 深度了解公差带的六大要素；
   ◇ 了解几何公差的理想要素及测量原理；
   ◇ 学会四步法搞定GD&T；
   ◇ 从零件的功能出发，正确选择基准，正确模拟基准
   ◇ 了解基准系对公差带的自由度约束
   ◇ 深度了解14个几何公差和对应的修饰符号，以及常规的测量方法；
   ◇ 掌握组合位置度和轮廓度
   ◇ 掌握边界的计算方法以及在装配中的应用, 学会应用可逆原则和零公差；
   ◇ 初步掌握尺寸链的计算方法；
   ◇ 学会简单的检具设计方法。



学员要求：
具备基本的机械图纸阅读能力，在设计，工艺或测量有基本的实际工作经验（建议在两年以上）。

授课形式：
知识讲解、案例分析讨论、角色演练、小组讨论、互动交流、游戏感悟、头脑风暴、强调学员参与。

课程大纲：

第一模块 GD&T概述和图纸逻辑
 ■ GD&T基础知识
   ◇ 简介ASME和ISO，GB的异同
   ◇ 为什么要学习GD&T
   ◇ GD&T的6个内容

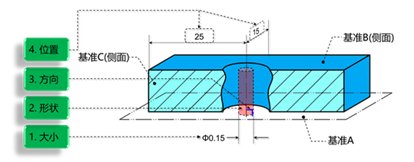

   ◇ 图纸的逻辑和鸟笼模型
   ◇ 公差带6大要素

第二模块 基准和基准系 (Datum and Datum System)
 ■ 基准的定义
   ◇ 经典的基准三问题
   ◇ 基准要素，拟合要素，基准的概念
   ◇ 自由度的概念
   ◇ 第一基准的功能
 ■ 基准系的建立
   ◇ 第一基准，第二基准，第三基准的拟合
   ◇ 基准系中各基准的具体功能
 ■ 特征组作为基准
   ◇ 公共基准
   ◇ 特征组作基准
 ■ 局部特征做基准和基准目标
   ◇ 基准阉割和指定自由度
   ◇ 基准的应用
 ■ 在设计、加工、检测、装配之间的关联
 ■ 练习：如何选用正确的基准

第三模块 尺寸公差和几何公差
 ■ FOS尺寸要素的概念
   ◇ MMC和LMC的概念
   ◇ 为什么引入尺寸要素
 ■ 什么是尺寸
 ■ 包容原则和独立原则
   ◇ 独立原则和包容原则的概念
   ◇ 独立原则和包容原则的应用和测量
 ■ 尺寸公差和几何公差的优缺点
   ◇ GD&T的研究对象
   ◇ 尺寸公差的三大缺点
 ■ 练习 四步法搞定GD&T

第四模块 边界理论和应用（Boundary and Application）
   ◇ 美标中内外边界概念
   ◇ 最大实体要求(MMC)，最小实体要求(LMC)和RFS.
   ◇ 国标中的最大实体实效边界(MMVB)和最小实体实效边界（LMVB）
   ◇ 实效边界在检具设计中的应用
   ◇ MMC, LMC, RFS三种要求的设计应用和测量
   ◇ 可逆原则，零公差的应用
   ◇ 练习：常见紧固连接的公差分配

第五模块 形状公差（Form Tolerance）的测量及应用
 ■ 直线度 (Straightness)
 ■ 平面度 (Flatness)
   ◇ 组合公差带CZ
 ■ 圆度 (Roundness)
 ■ 圆柱度 (Cylindricity)
   ◇ 圆柱度能代替圆度吗？
 ■ 应用和测量案例测量案例（直线度、平面度、圆度、圆柱度）

第六模块 位置公差(Position)
 ■ 位置度的概念
   ◇ 位置度的定义
   ◇ 位置度中隐含的不等式
 ■ 双向位置度
 ■ 特征组的位置度
   ◇ 不带基准位置度（相对位置度）
 案例：孔组的定义
   ◇ 带基准的特征组位置度
   ◇ 成组要素要求和独立要求
   ◇ 同时性原则和独立原则
   ◇ 组合位置度
 练习：铰链结构的设计
   ◇ 复合位置度
   ◇ 同轴度和同心度
   ◇ 对称度

第七模块 方向公差（Orientation Tolerance）
 ■ 垂直度 (Perpendicularity) 
 ■ 平行度 (Parallelism) 
 ■ 倾斜度 (Angularity) 
 ■ 带基准系的方向公差
 ■ 相切要素
 ■ 练习：测量案例（垂直度、平行度、倾斜度）

第八模块 轮廓度（Profile）
 ■ 轮廓度的定义
   ◇ 面轮廓度和线轮廓度的公差带
   ◇ 带基准和不带基准的轮廓度
   ◇ 非对称轮廓度UZ

   ◇ 未定义偏置量轮廓度OZ
 ■ 特征组的轮廓度
   ◇ 组合公差带CZ
   ◇ 轮廓度的测量和应用
   ◇ 和轮廓度相关的其它知识点
 ■ 复合轮廓度

第九模块 跳动公差（Runout Tolerance）
 ■ 圆跳动（Runout）
 ■ 全跳动（Total Runout）
 ■ 练习：圆跳和全跳动的实际应用

第十模块 基准采用最大实体（Datum Shift）
 ■ 基准要素采用最大实体要求
   ◇ 美标中的基准偏移
   ◇ ISO中的基准采用最大实体要求
   ◇ 基准补偿对位置公差的影响
   ◇ 基准偏移对评价的影响
   ◇ 基准偏移的具体应用

第十一模块 案例分析、课堂练习和学员疑难图纸解
（注：在整个二天的培训中，将穿插若干经典实际案例，同时为提高培训效果将安排若干课堂练习）
